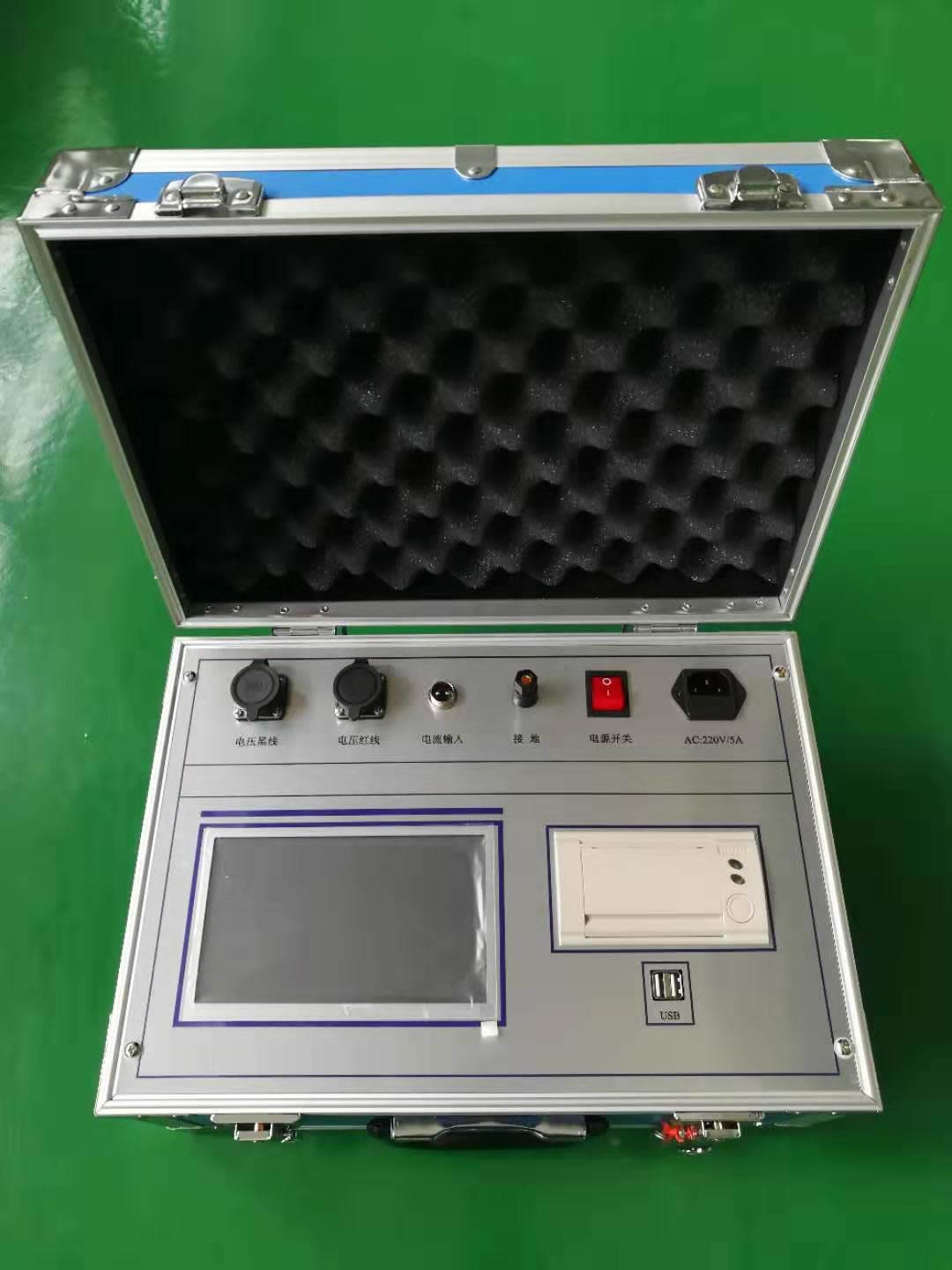

AJ512 電容電感(電流電容)測試儀(移位電流檢測儀)
一、概述:
電容電感測試儀主要是對無功補償裝置的高壓并聯電容組,以及電抗器的測量,其測量依據,符合SJ-255-10300電容測量儀國家標準。針對變電站現場高壓并聯電容器組測量時存在的問題而專門研制,它主要解決了以下問題:
△ 現場測量電容器不需拆除連接線,減化試驗過程、有效提高工作效率、避免損害電力設備;
△ 完整參數測量,極易判別電容器的品質變化,及器件間連接導體故障;
△ 大容量數據存儲,微型打印機和USB通信,不需現場抄寫數據,多方式保存測量數據。
二、測量儀器特點:
△ 本儀器采用了先進的測量原理與四端測量技術,可以精確測量、測試重復性能好;
△ 大屏幕高清真彩液晶顯示屏(800X640點陣),漢字菜單提示操作;
△ 液晶屏幕自帶觸屏按鍵,使操作直觀、簡單;
△ 電流自動分段補償,使全量程電流線性化,提高了儀器測量精度;
△ 環境溫度監測,便于電容器在不同溫度下對容值的影響;
△ 新一代USB通信功能簡化與PC機連接,方便于測量數據傳輸和管理;
△ 自帶微型打印機,不需抄寫數據,即可現場打印測試結果。
三、檢測參數項目:
電容器
|
1. 電容值C |
2.電壓值U |
3.電流值I |
4.頻率值F |
5.有功功率量P |
|
7. 電抗值XC |
8.電阻值R |
9.相位角φ |
6.無功功率值Q |
電感器
|
1. 電感值L |
2.電壓值U |
3.電流值I |
4.頻率值F |
5.有功功率量P |
|
7. 電抗值XL |
8.電阻值R |
9.相位角φ |
6.無功功率值Q |
五、儀器技術參數:
◆儀器正常工作條件
△ 環境溫度:-10℃ ~ +40℃;
△ 相對濕度:≤90%;
△ 工作電源:220V±10%工頻;
△ 額定頻率:50Hz;
△ 額定輸出:25V/40A/500VA;
△ 儀器體積:390×280×220mm(長×寬×高);
△ 重量:約10kg;
