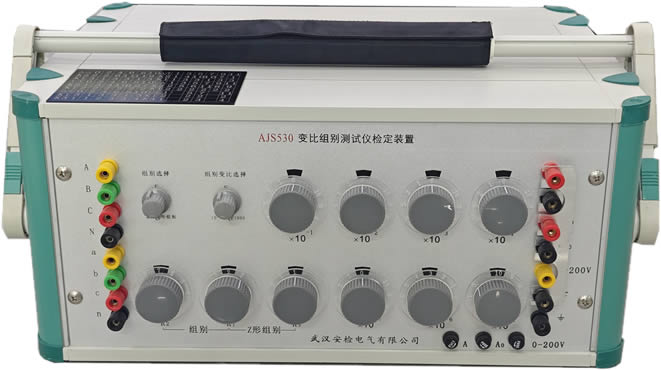

AJS530 變比組別測試儀檢定裝置

一、主要特點:
變比組別測試儀檢定裝置是專門為變壓器,互感器變比組別測試儀檢定校準所設計的標準檢定器具,參考GB1094.1-1996《電力變壓器 第一部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程,專門針對數字式變比組別測試儀校驗要求研制的標準設備。
儀器可以在200V電壓下完成變比檢定校驗工作,由七個十進制調節盤,實現任意變比比率值設定。由三個調節盤組合,實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具,由三組單相比例標準通過開關組合連接。設備操作簡單,性能可靠、抗干擾能力強。
二.技術指標:
1 :整機通用技術指標
①電壓比率量值準確度級別:0.01級
②輸入電壓范圍:0V~240V
③輸出電壓比率范圍:1.000000~100000
④輸出組別變比范圍:10、100、1000、
輸出變比在Y/Y和D/D時是上面的10,100,1000,
但如果是其他的接法就有√3的關系。
在Y/D接法是原變比值上要/√3,即5.7735,57.735,577.35。
在D/Y接法是原變比值上要*√3,即17.732,173.2,1732.
在Y/z接法是原變比值上要/√3,即5.7735,57.735,577.35。
在D/z接法是原變比值上要/3,即3.3333,33.333,333.33。
⑤輸出組別變比精度:0.05%
⑥連接組別設置范圍:D/y、D/d、D/z、Y/y、Y/d、Y/z
