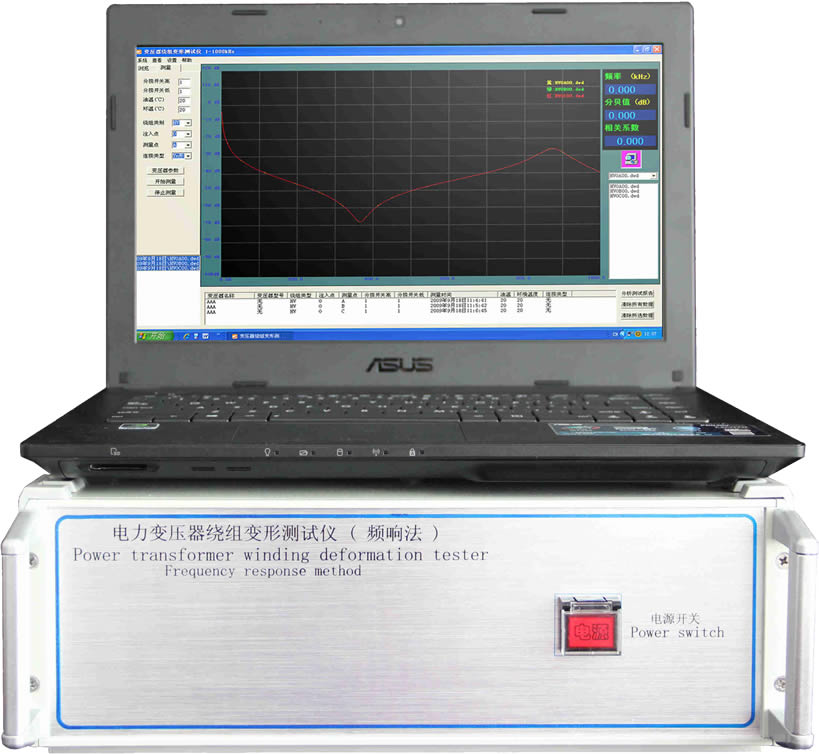

AJRB-3 變壓器繞組變形測試儀
- 主要技術特點
- 采集控制采用高速、高集成化微處理器。
- 筆記本電腦與儀器之間通信USB接口。
- 筆記本電腦與儀器之間通信可使用無線藍牙接口或者無線WIFI接口（選配件）。
無線WIFI接口更可以方便的在平板電腦和智能手機上使用。
- 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
- 高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。
- 信號輸出幅度軟件調節，最大幅度峰值±10V。
- 計算機將檢測結果自動分析和生成電子文檔(Word)。
- 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
- 幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
- 檢測數據自動分析系統
橫向比較A、B 、C三相之間進行繞組相似性比較
其分析結果為:
①一致性很好
②一致性較好
③一致性較差
④一致性很差,
縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較
其分析結果為:
①正常繞組
②輕度變形
③中度變形
④嚴重變形
- 可自動生成Word電子文檔，供保存和打印。
- 該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
- 主要技術參數
3.1掃描方式
- 線性掃描分布
掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。
- 分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
3.2其他技術參數
- 幅度測量范圍: (-120dB)至(+20dB)
- 幅度測量精度: 0.1dB
- 掃描頻率精度: 0.005%
- 信號輸入阻抗：1MΩ
- 信號輸出阻抗：50Ω
- 信號輸出幅值：±20V
- 同相測試重復率：99.9%
- 測量儀器尺寸(長寬高)350X300X140(mm)
- 儀器鋁合金箱尺寸(長寬高)390X310X340(mm)
- 總體重量:13Kg
- 操作溫度： -10℃至+40℃
存儲溫度： -20℃至+70℃
相對濕度： <90%，不凝結
