一．產品概述：

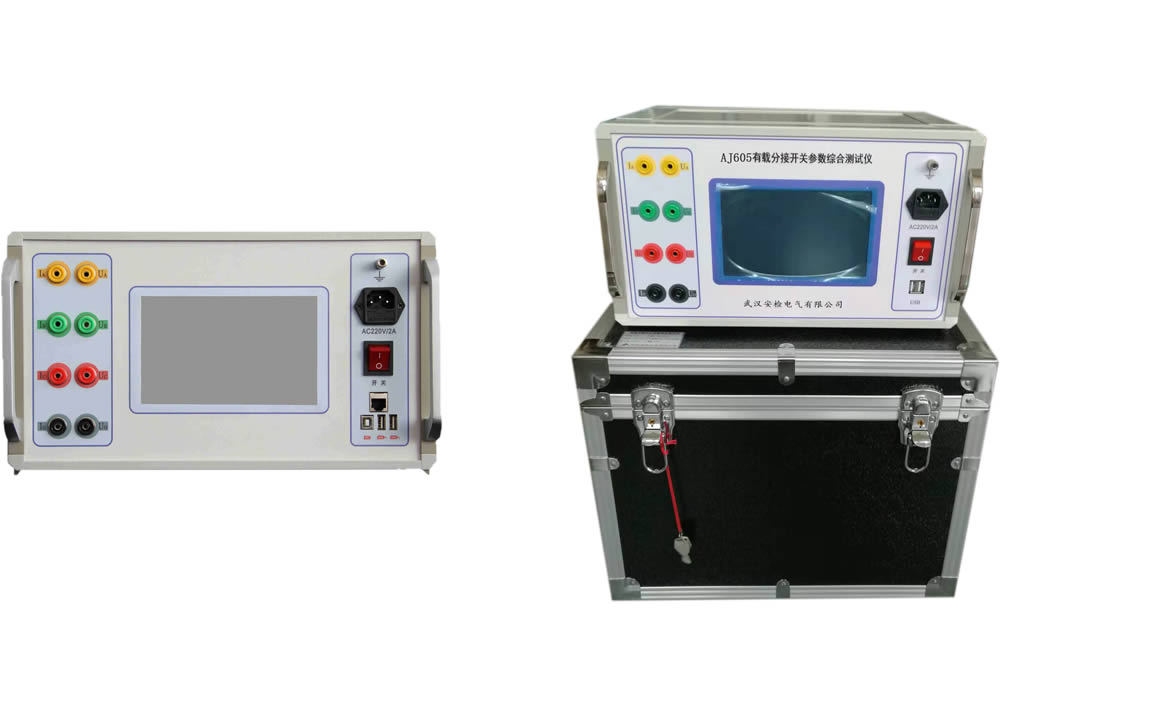

變壓器有載分接開關測試儀是根據中華人民共和國電力行業標準之高電壓測試設備，通用技術條件DL/T846、8-2004設計，可以滿足《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求?？蓪崿F(xiàn)對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。（用戶是調容的有載開關請?zhí)崆案嬷?/p>

二．主要特點：

  ①.  測試Y0  Y  △型變壓器，阻值不用換算直接顯示；

②.  數據分析人性化，可以自動的找出波形中間的故障，并做記號；

③.  波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；

④.  △型變壓器可以顯示三相同期性;

  ⑤.  可以帶繞組或不帶繞組進行測試；

  ⑥.  四端接線方式，提供高精度電阻測量,且無需導線補償；

  ⑦.  在測試中間可以連續測試，節省變壓器停電的時間；

  ⑧   儀器可以生存word報告，方便數據的管理和查詢；

  ⑨.  儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；

  ⑩.  儀器內部可以自動保存1000組數據，也可以外接U盤保存。

三．技術參數：

①. 三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A檔

②. 端口最大電壓：24V

③. 過渡電阻最大量程：100Ω

④. 過渡電阻測量范圍：1A檔：0.4Ω～20Ω   0.2A檔：10Ω～100Ω

⑤. 波形記錄時間長度：300ms

⑥. 采樣速率：30k

⑦. 時間分辨率：0.1ms

⑧. 電阻分辨率：0.1Ω

⑨. 準確度：過渡電阻：±5%讀數±0.1Ω    過渡時間：±0.5%讀數±0.2mS

⑩. 使用溫度：-10～40℃    使用相對濕度：<85%RH  儀器重量：15KG
