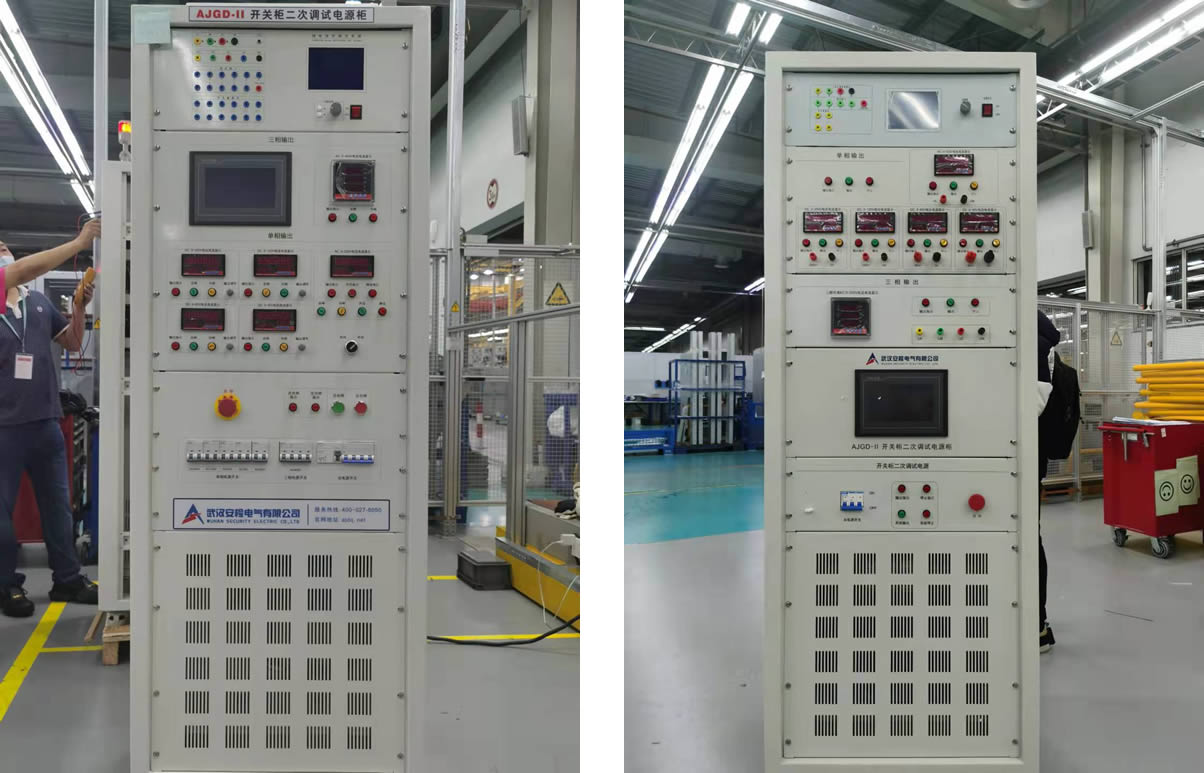

AJGD- Ⅱ開關柜二次調試電源柜

一 概述
本開關柜二次調試電源柜用于高低壓開關柜,高低壓運設備等新造或大修后各種出廠試驗和交接試驗。
測試系統硬件部分又部分組成:1直流電源輸出,2交流電源輸出,3三相電流源(用于保護測試)。其中直流電源輸出部分和交流電源輸出部分由程控電源提供電源控制輸出,三相電流源又單獨的電源模塊控制輸出
二、總體技術指標
設備供電電源參數要求
電源柜電源輸入:AC380V±20% 50HZ 三相四線
1、直流電源
輸出電壓:0-30 V可調;
輸出電流: 0-126 A可調
輸出功率:3750W
輸出電壓: 0-60 V
輸出電流:0-62.5 A
輸出功率:3750W
輸出電壓: 0-120 V
電流:0-30 A
輸出功率: 3600W
輸出電壓:0-250 V
輸出電流:0-14 A
輸出功率: 3500W
直流電源要求
輸出電壓、電流精度:0.2%
工作模式:恒壓、恒流
保護功能:(過壓/過流/過熱/短路保護)
支持 Modbus協議
通訊:LAN
前面板可編程功能
電源輸出軟啟動功能。
外形尺寸:19英寸標準上架機箱
三、技術指標
表1 技術指標
|
型號 |
說明書 |
||
|
容量 |
6KVA |
||
|
輸入電壓 |
三相四線 +地線 380V±10% |
||
|
輸入頻率 |
50Hz/60Hz±5Hz |
||
|
交 流 輸 出 |
相數 |
三相四線+地線 |
|
|
相電壓 |
1V-300.0V |
||
|
頻率 |
調頻:45Hz~70Hz |
||
|
波形 |
標準正弦波 |
||
|
電壓穩定度 |
≤±1% |
||
|
頻率穩定度 |
≤±0.1% |
||
|
總諧波含量 |
≤2%(線性負載) (THD) |
||
|
三相電壓不平衡 |
可接三相不平衡負載;可做單相電源使用 |
||
|
顯 示 裝 置 |
電壓 |
分辨力 0.1V |
|
|
頻率 |
分辨力0.1Hz |
||
|
電流 |
分辨力0.1A |
||
|
功率 |
分辨力0.1kW |
||
|
效率 |
≥85% |
||
|
保護 |
輸出過載、過電流、過熱、短路等保護 |
||
|
故障代碼 |
保護裝置動作后發出報警信號,顯示故障代碼; |
||
|
外殼防護等級 |
IP20 |
||
|
使用環境 |
溫度:-10℃~40℃ 濕度:10%~90% (25℃,無凝露)、 海波高度≤2000m |
||
|
外形尺寸㎜ |
600(W)×1800(H)×800(D) |
||
