一、技術參數
1. 容量：15kVA 。
2. 輸入電壓：AC，三相，300V±10%。（注：也可以接入單相220V）。
3. 電源頻率：50Hz。
4. 輸出電壓：0～380V （加升壓變壓器后電壓可變高，另配）。
5. 輸出頻率：50Hz，100Hz，150Hz，200Hz，250Hz（可選）,也可自行設定頻率。
6. 波形畸變率：<3%。
二、裝置特點及工作原理

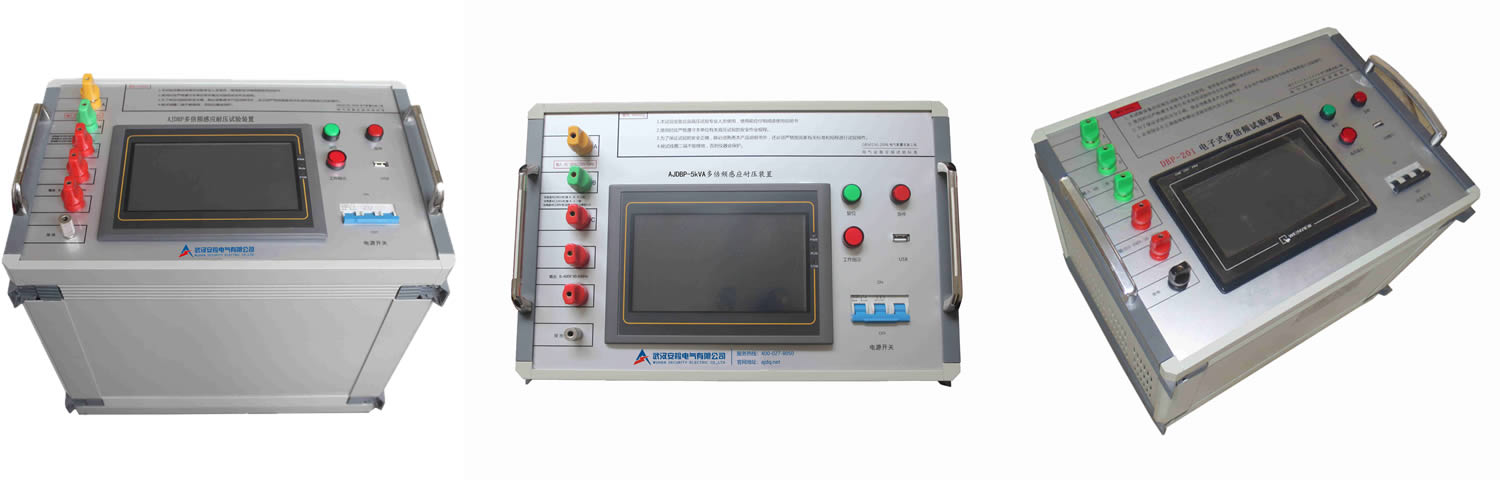

該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，7寸彩色液晶顯示，數據存儲可達到200組。
采用觸摸式操作方式。
可預置50Hz、100Hz、150Hz、200Hz、250Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V），可實現本裝置的多倍頻試驗電壓輸出。
外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。
